Konstruktion der Zweischlauch Ansaugbox für die Midea Silent Cool 26 Pro

Für den geplanten Zweischlauchumbau der Midea Silent Cool 26 Pro ist eine Ansaugbox aus extrudiertem Plexiglas vorgesehen.

Der kleinere seitliche Ansaugbereich wird dabei mit einer 3 mm starken Plexiglasplatte verschlossen, sodass ausschließlich der hintere Hauptansaugkanal genutzt wird.

Um Druckspitzen beim Ein- und Ausschalten der Klimaanlage abzufangen, wird die Box mit ausreichender Tiefe ausgelegt.
Eine größere Materialstärke der Platten von 4mm soll außerdem:

• eine saubere und stabile Verklebung ermöglichen
• Druckschwankungen schadlos ausgleichen
• das Gewicht von Adaptern und angeschlossenem Schlauch dauerhaft tragen können

Befestigung

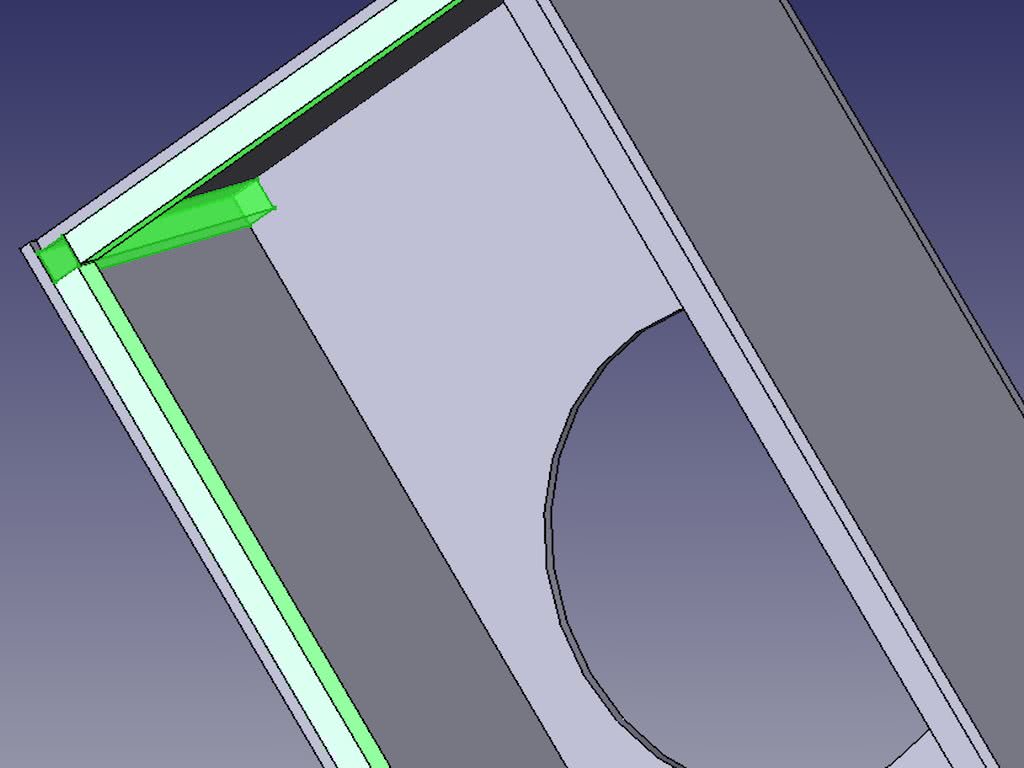

Um eine Klebefläche für das 15mm breite Magnetband zu erzeugen wird eine 3D Strebenkonstruktion aus 10mm Vierkant Plexiglas erstellt, die zu einer Auflage Gesamtfläche von 14mm führt.

Die Ansaugbox soll mit Magnetband befestigt werden.
Das berechnete Gesamtgewicht liegt bei ziemlich genau 800g (ohne Adapter, Schlauch-Teilgewicht sowie dem Magnetband selbst). Mit einer sauberen Verlegung des Magnetbands sollte es klappen.
Das bleibt abzuwarten.

---
